Strahlbeine mit deutlichen Veränderungen der Gefäßkanäle:

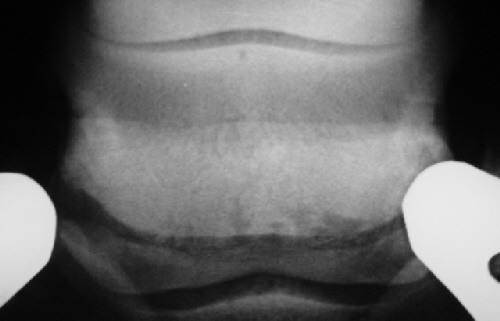

Bei diesem Beispiel liegt in der Mitte ein verzweigter Kanal vor. Die Anzahl ist relativ hoch und die Kanäle liegen auch an den Seiten des Strahlbeines, was zur Einstufung Kategorie III bis IV bzw. Grad 3 führt.

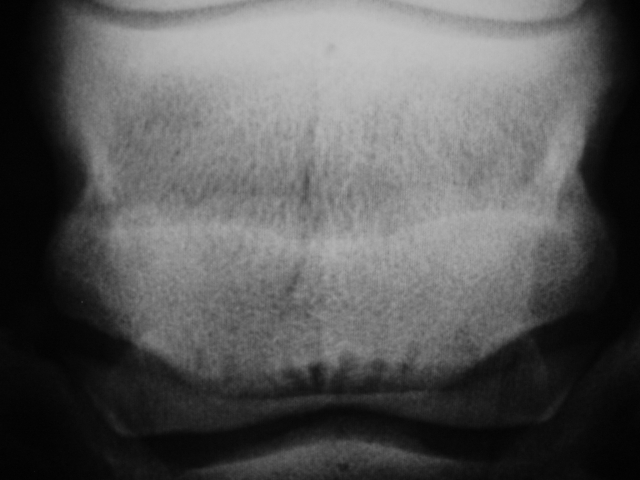

Bei diesem Beispiel liegt eine große Zahl zum Teil schlecht abgegrenzter , zum Teil kolbiger Kanäle vor. Die Kontur des Strahlbeines ist unregelmäßig und konkav mit Doppellinie. In der linken Hälfte ist die Knochenstruktur weniger dicht (A). Dies sind eigentlich Veränderungen der Kategorie III in ihrer Summe aber bis Kategorie IV bzw. Grad 3.

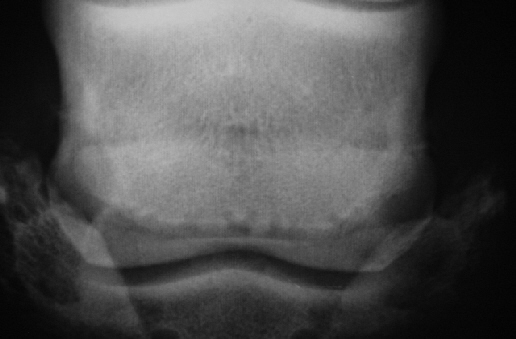

Dies ist ein Beispiel für krankhafte Strahlbeinkanäle, sie unterscheiden sich in ihrer Kontur und Ausprägung deutlich von den unproblematischen. Hier ist in Kategorie IV bzw. Grad 3 einzustufen.

0 1 2 3 4 5

Beispiele für weitere Strahlbeine mit deutlicher oder krankhafter Ausprägung von Gefäßkanälen.  (Zum vergrößern und Einsicht der Kommentare anklicken)
