Kernspintomografie

Weitere Bezeichnungen für Kernspintomografie sind Magnetresonanz Tomographie (MRT) bzw. aus dem Englischen die Abkürzung MRI

Dieses Verfahren hat die Diagnostik und das Verständnis über die Krankheitsprozesse im Huf  und der distalen Gliedmaße  revolutioniert. MRT liefert  Sequenzen von Schnittbildern sowohl der Weichteil- als auch der Knochenstrukturen. Zur Erzeugung der Bilder werden keine Röntgenstrahlen verwendet. Der Kernspintomograf  misst den “Kernspin” von Molekülen, wozu ein sehr hohes Magnetfeld nötig ist. Die Untersuchung kann nur in einem vollkommen strahlungsabgeschlossenen Raum erfolgen.

Mit keinem anderen Untersuchungsverfahren kann man ein so breites Spektrum an Geweben untersuchen. Es kann den Flüssigkeitsgehalt von sämtlichen Geweben darstellen und liefert dadurch die meisten diagnostischen Informationen aller Untersuchungsverfahren. Vom Knochen über Knorpel und Sehnen bis hin zu reinen Flüssigkeitsansammlungen sind alle Strukturen diagnostisch beurteilbar. Mit verschiedenen Einstellungen des Gerätes (T1, T2) können verschiedene Gewebe in ihrer Darstellung unterschiedlich gewichtet werden.

MRT kann in Vollnarkose in Vollnarkose oder unter Sedierung am stehenden Pferd durchgeführt werden und ist in beiden Fällen relativ teuer. Die Auflösung des Gerätes, das die Untersuchung im Stehen erlaubt, ist zwar geringer als bei den herkömmlichen humanmedizinischen Geräten, die Untersuchung im Stehen hat sich aber weitgehend durchgesetzt. Die folgenden Bilder aufgenommen von einem Gerät, das die Untersuchung im Stehen erlaubt, zeigt, dass man mit dieser Technik sehr gut arbeiten kann.

Huf obB1
MRT Abbildung eines gesunden Hufes im Längsschnitt.

1 Hufbein (a Knochenschale, b Spongiosa), 2 Kronbein, 3 Strahlbein, 4 Gelenkknorpel des Hufgelenkes, a tiefe Beugesehne, b hintere Aussackung des Hufgelenkes, c Hufrollenschleimbeutel, d unteres Strahlbeinband, e Strecksehne,  f vordere Aussackung des Hufgelenkes



Beispiele

Längsriss tiefe Beugesehne

Längsriss tiefe Beugesehne

0

1

Dies ist  ein Beispiel für einen Längsriss der tiefen Beugesehne, der wohl öfters vorkommt.





Oxspring Röntgenaufnahme

Skyline Röntgenaufnahme

MRT Längsschnitt

0

1

2

Beispiel für Hufrollensyndrom mit hochgradiger Hufgelenksentzündung, knöchernen Strahlbeinveränderungen und Schäden am Weichteilgewebe des Hufrollenkomplexes





Gleitflächeneinbruch

Gleitflächeneinbruch

0

1

Eindeutiger Nachweis des Einbruchs der Gleitfläche des Strahlbeines durch MRT





Oxspring Röntgenaufnahme

Skyline Röntgenaufnahme

MRT Längsschnitt

MRT Querschnitt

0

1

2

3

Beispiel für unklare Röntgenbefunde aber massiven Befunden im MRT





Beugesehnenschaden

Beugesehnenschaden

0

1

Nachweis eines Schadens der tiefen Beugesehne





Seitliches Röntgenbild

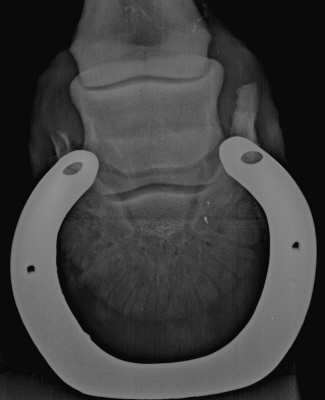

Oxspringaufnahme

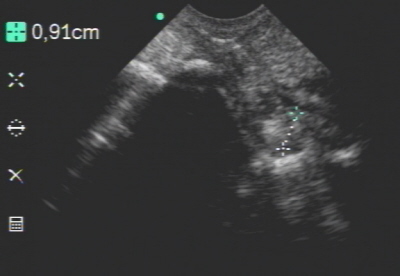

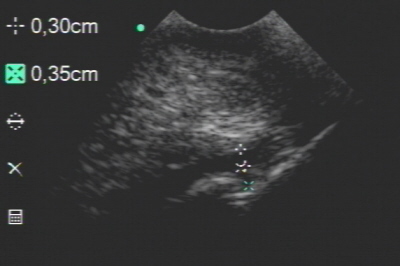

Ultraschall

Ultraschall

0

1

2

3

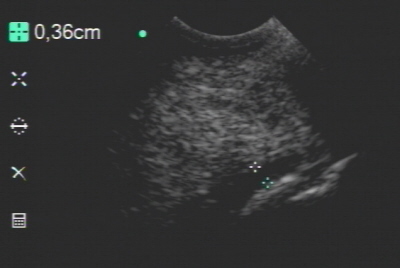

Ultraschall

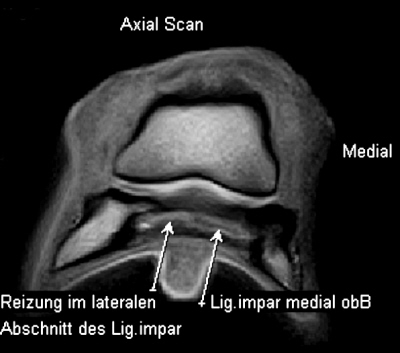

Kernspintomografie

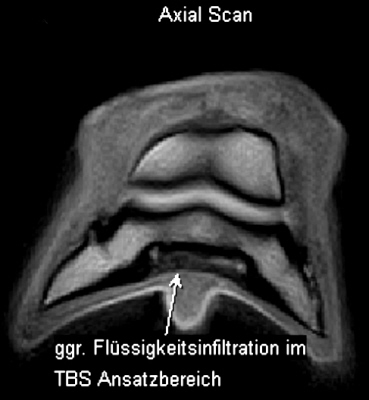

Kernspintomografie

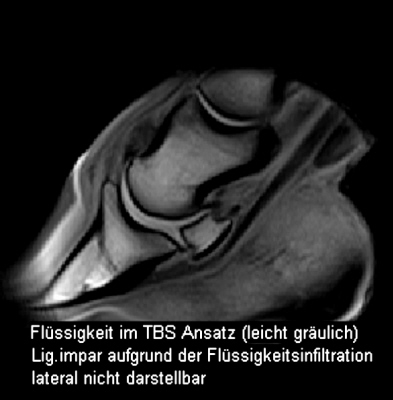

Kernspintomografie

4

5

6

7

Kernspintomografie

8

Beispiel für einen Fall in dem weder Röntgen noch Ultraschall einen im MRT sichtbaren Schaden im Weichteilanteil des Strahlbeinkomplexes darstellen konnte



Die auf dieser Seite dargestellten MRT und Röntgenbilder wurden freundlicher weise von der Pferdeklinik Burg Müggenhausen zur Verfügung gestellt.
